视觉进阶培训1-运动预测

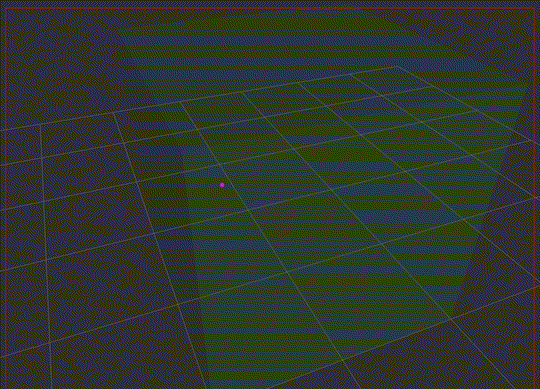

三维弹球，准确的来说有点像气体分子的运动，可以看成空间中有一个小球（无重力），以随机的速度在空间中游动，碰到边缘会反弹，而你要做的就是预测小球一定时间之后的位置。

依赖

• numpy 1.20

• ros melodic

• Eigen

  快速开始

git clone https://github.com/newsun-boki/3dBall.git
cd 3dBall
catkin_make # rm -rf ./build ./devel if exits
source devel/setup.bash #记得每打开一个终端都要source一下

roscore

rosrun random_ball simu.py #用于生成小球

rosrun random_ball basic_shapes #用于生成绿色框

rviz -d src/random_ball/rm.rviz #在rviz中显示

任务说明

必要知识

• c++/python基础知识
• 了解ros的topic机制
• 了解rviz的使用
• 卡尔曼滤波(KF)或扩展卡尔曼滤波(EKF)或抗差卡尔曼滤波(UKF)

  任务简介

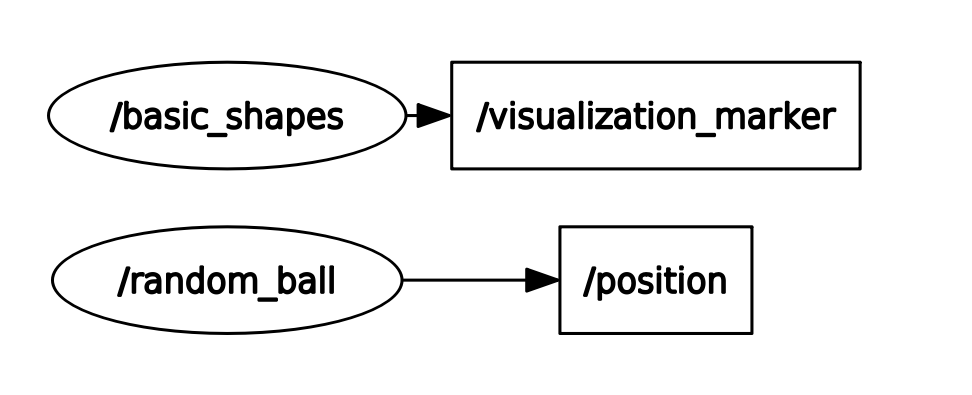

已知小球小球当前时刻的三维坐标，预测小球一定时间之后所处的位置(反弹部分不作要求)。节点图如下。

• 节点/basic_shapes用于发布/visualization_marker话题，即绿色边界框。
• 节点/random_ball用于发布/position话题，即小球的位置。

  步骤

获取小球当前位置。

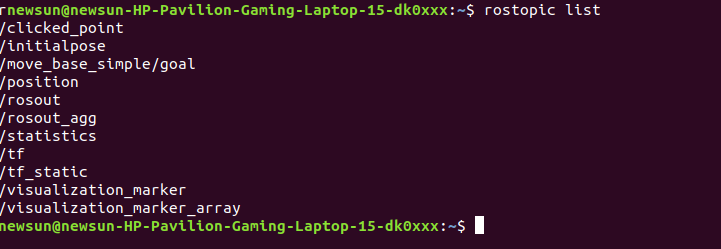

• 当运行rosrun random_ball simu.py后，通过rostopic list可以查询到有小球当前位置话题/position。

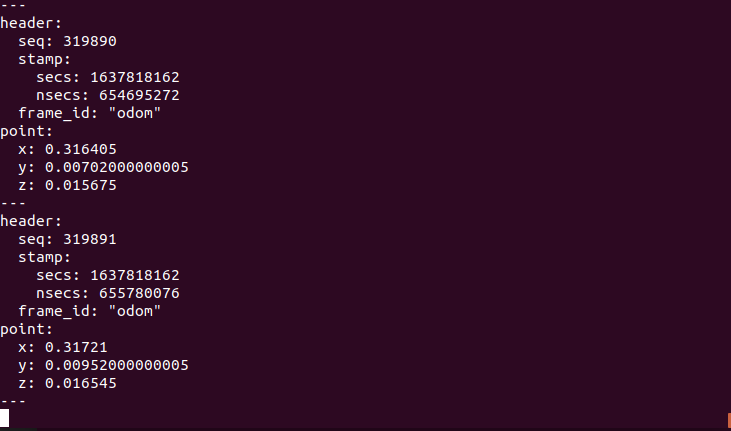

• 发送内容为

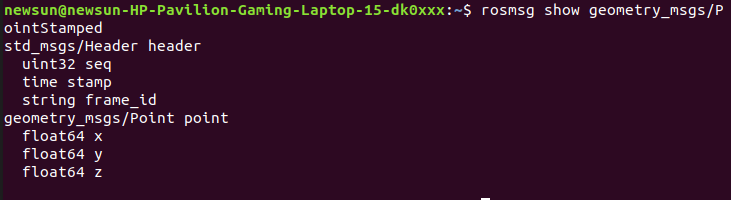

• 发送的消息格式为geometry_msgs/PointStamped，关于数据格式的了解见roswiki。

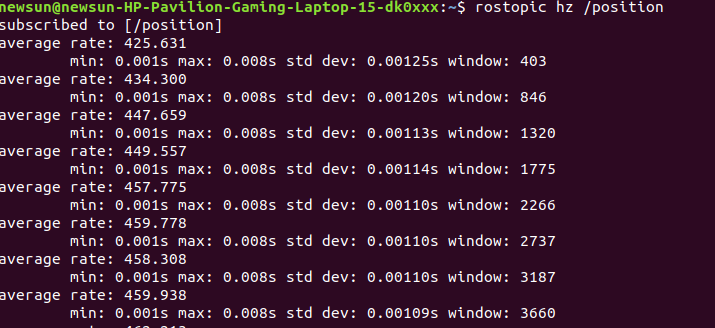

• 发送频率大概是450hz


这里需要重新写一个预测节点，并在节点内创建一个Subscriber用于订阅/position话题。

预测

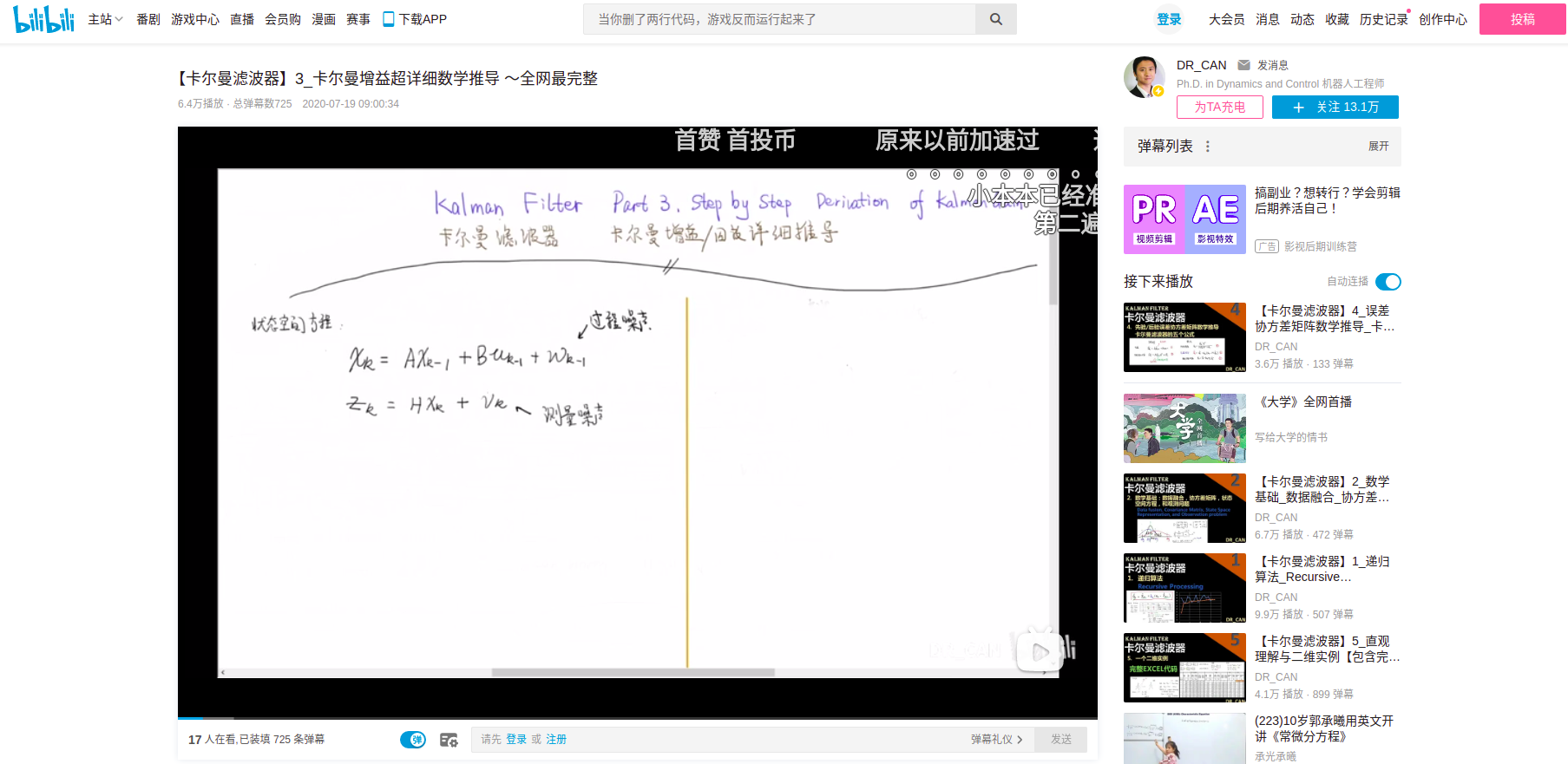

使用各种卡尔曼滤波(如EKF)的手段进行预测。通过小球之前的位置预测小球一段时间之后的位置，具体预测多久可自行决定。这里需要你学习一些卡尔曼的相关知识，使用Eigen库辅助来完成一些数学运算，尽量不要使用opencv自带的卡尔曼滤波。推荐B站DR_CAN的卡尔曼滤波相关讲解视频.但注意简单的卡尔曼是线性的，所以需要用一些如扩展卡尔曼等。

虽然卡尔曼是一个滤波算法，但由于其方法特性同样可以用来做预测。还有一个卡尔曼用于预测小球的讲解视频(这个视频给了我这次任务灵感，虽然我并没有看)

RVIZ显示

这里你需要大概了解rviz的使用方法。rviz可以接受话题里的消息并将其显示出来，你需要做的就是将你预测的结果发布为PointStamped格式并使用rviz显示，如果不了解结果可以参考simu.py里的实现。将你的预测结果用换一个颜色的小球显示出来就好。

备注

• rosrun random_ball simu.py这个命令ctrl+c似乎停不下来，你可以使用ctrl+z将其挂到后台暂停它,然后通过jobs查看后台任务,并使用kill %num杀死它，num为其在jobs查看时任务对应的序号。
• 由于物体是随机运动，所以预测一段之后的时间不能过长，当然也不能过短。至于是多少，你看着觉得多少合适就多少。
• 评价预测好坏主要有两个指标
  • 收敛速度。包括当小球从静止到运动需要多久才能开始准确预测，以及当小球撞击边缘速度发生突变时尽量收敛到正确方向的时间(可以采取一些如当检测速度突变就reset卡尔曼的手段)
  • 预测结果的稳定性。在实际控制当中，为了使电机不震颤，视觉的预测结果需要尽量的平滑稳定，即预测点不要乱抖。
• 如果你觉的这个弹球模型好玩，并且看懂了弹球代码，你可以编写simu.py程序自己往里面多加几个球并加上物理体积的碰撞。或者我一总觉得这个碰到边缘没有音效怪怪的，你可以自己往里面加点音效。
• 为了方便查看，这个README我也会发到博客上。
  • gitee：https://gitee.com/newsun-boki/Ball3d
  • github:https://github.com/newsun-boki/3dBall
  • 博客： https://newsun-boki.github.io/2021/11/25/rm-train-1/
